HTC 掌中旗艦 HD2 拆解大挑戰

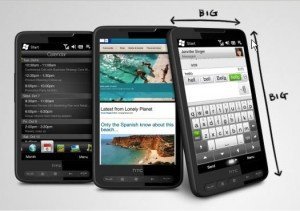

HTC 的 HD2 擁有 4.3 吋並採用 WVGA

高解析度的大螢幕,拿到手上真的感覺到

好大一隻,難怪號稱 HTC 的掌中旗艦。

「大隻」不是問題,可它是一隻出了名

難搞的機子,若再加上隔天的菜湯味,

拆起來可就有點「噁」了!

.



.

.

HTC HD2 號稱掌中旗艦,擁有超大 4.3 吋高像素 WVGA (480×800) 的觸控螢幕,
內建 1GHz Snapdragon™ 處理器,採用 Windows Mobile 6.5 Professional
(Professional 這個字真的被微軟用到爛了)作業系統,不但擁有 500 萬畫素自動對焦相機,
甚至還具備雙 LED 閃光燈,就算在昏暗的環境下依然可以拍出成功的照片。

雖然號稱是旗艦,但不表示它就不怕水,掉進水裡也一樣要失去戰鬥力。這次這支旗艦下水
也就罷了,它居然直接進到菜湯裡,當然也就開不了機了……來到我這兒,雖然外表乾乾淨淨,
但是身上卻發出陣陣噁心的過期菜湯味,居於職業道德,總不能「見噁不救」了!
.



習慣動作就是從電池背蓋開始動作,客戶已先將電池卸下了,這是正確動作!

只是此刻已飄來一陣…ㄟ…不太好聞的味道……
.

接著就是要將機板拆下來檢查,此刻就可以感覺到它有點像 iPhone 3G/3GS,

得從面板處拆,怎麼拆就各憑本事了(所以才說是挑戰),重點就是急不得!

拆開後就如上圖所示,發現沒?又有點像 iPhone 4 的組裝形態,主要機板、

組件都是連在觸屏、液晶面板這一邊,若是要換液晶或觸屏,就得全拆機了。

背蓋這邊只要清理清理,消除異味就可以了,先放一邊暫且不管。
.



手機上面這邊狀況還好……
.



因為從尾插部份進了年夜飯的湯鍋,主機板部份就得好好清理了,包括拆下來的螺絲,

都是濕濕黏黏帶味道的。機板上看到的排線還好處理,但是潛伏在機板下方的排線

可就隱藏「傷」機了!
.

螺絲卸下後,又是挑戰囉!小心抬起尾插這一邊,要是力道大一點,可能就會傷到

藏在底下的排線了。先拆下圖片下端機板上、下兩條天線端子,再小心的用長的

一字起子將遠端排線固定夾慢、慢、一點、一點的抬起(夠挑戰了吧),

總算鬆開了一邊。



另外一條排線還連在上頭,要是前面不小心點,機板被扳的太高,這條排線可就要被撕開了,

那…結果會怎樣咧?工錢還不夠這一片液晶面板哩!

右下角尾插上頭黑黑的是電子式 MIC 橡皮導管,因為灌入湯汁,讓電子式 MIC 掛掉了,

這是比較可惜的!(電子式 MIC 就怕水,千萬要小心)
.


上圖示拆掉格離罩後的主機板正面。

上圖則是拆掉隔離罩之後的主機板背面,這個排線配置……真的是有夠機車,如果改成用扣的,

對維修來說會方便許多,不過手機厚度可能就要犧牲一點了。
.

由於湯頭有夠入位,上面隔板與液晶、觸屏間也都得拆開清理,這也是一個挑戰,

四周用了厚厚的雙面膠黏合,超級難拆。建議 HTC 像這種可以效法 iPhone 3G/3GS

用精密螺絲鎖,對手機的後續維修會有很大的方便(除非 HTC 認為 HD2 永遠不需要維修,

那我就無言了)。
.

泡水機處理完,其他機殼、配件也清理後,小心的組裝回去,總算讓這支掌中旗艦

恢復元氣,若不想更換電子式 MIC,用耳麥也是可以的啦!
