New One-r

宏達電4月推出的高階旗艦機皇新 HTC One

使用了一體成形零縫隙全金屬機身,

讓機身線條非常俐落,充滿工藝及流行的魅力質感。

其零螺絲鎖合的金屬機身,有效提高了堅固耐用度,

但也讓國外專業拆解網站將其評比為最難拆等級。

最難拆解也代表萬一發生意外,維修困難度也高。

今天收到了這隻號稱最難拆的手機,

讓我們趁這個機會一探內部構造吧。



.

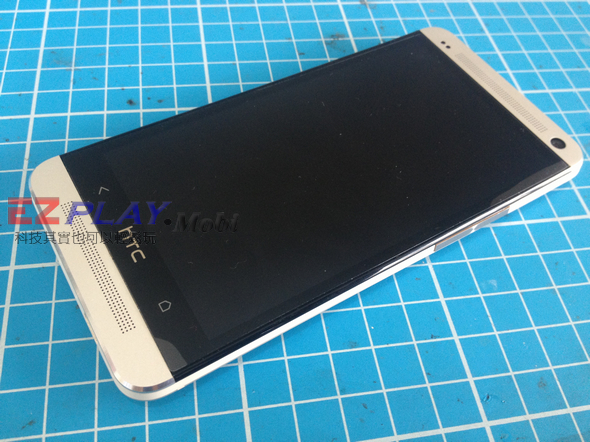

異常送修原因為泡水後無法開機,送回原廠後報價14000元換機,

如此天價客戶當然不同意,因此改送給我們飛川來維修:



02

.

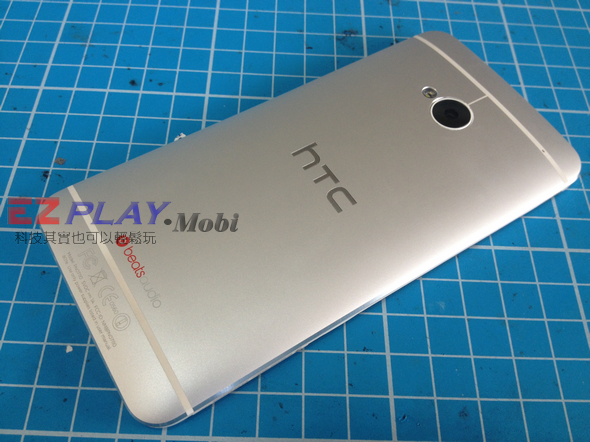

金屬背殼果然質感一流,不是塑膠機殼可以比的上的:

01

.

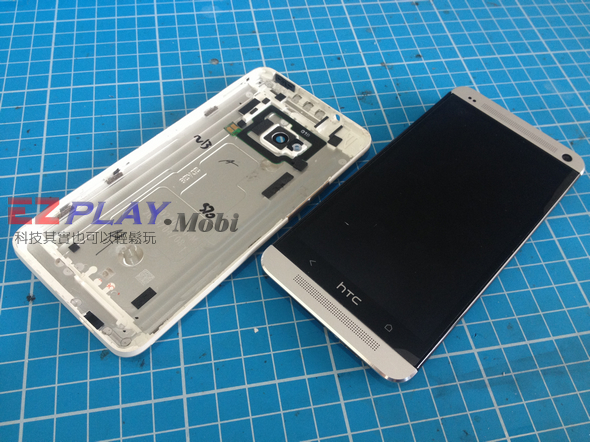

小心延著邊緣縫隙劃開就可將背蓋從主體拆下:

03

.

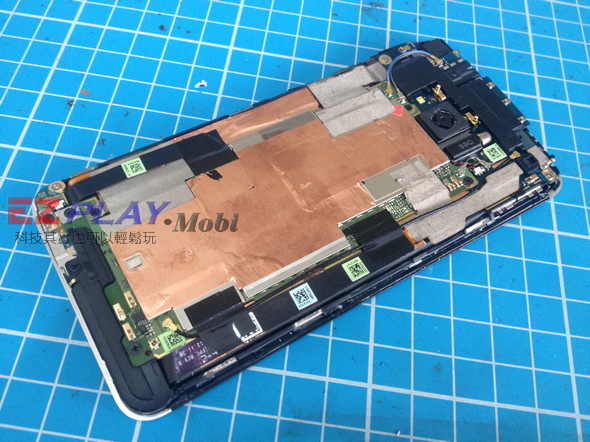

躲在液晶底下的主機板,上面滿滿都是HTC特有的狗皮膏藥式貼布粘著固定:

04

.

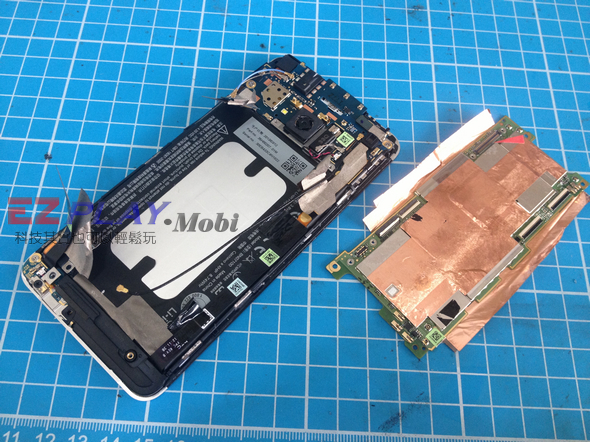

把機板從層層狗皮膏藥中取出:

05

.

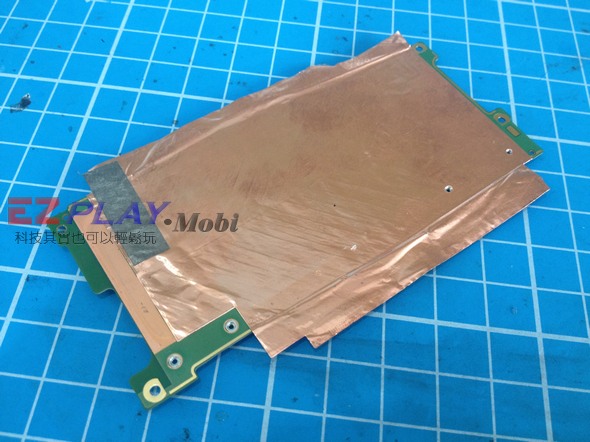

使用大量銅箔散熱也是HTC有別於其他手機大廠,獨有的創舉:

06

.

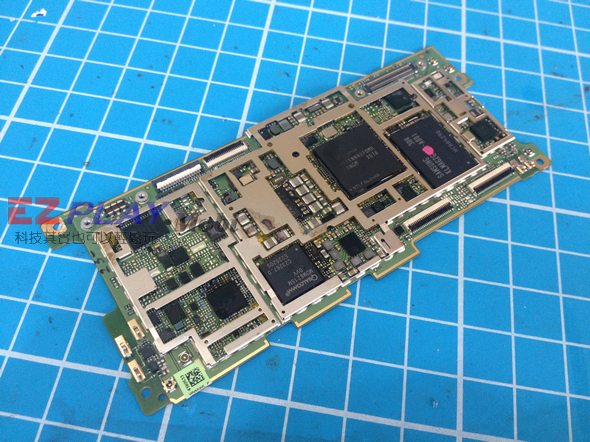

清除銅箔、拆下隔離罩後的主機板:

07

.

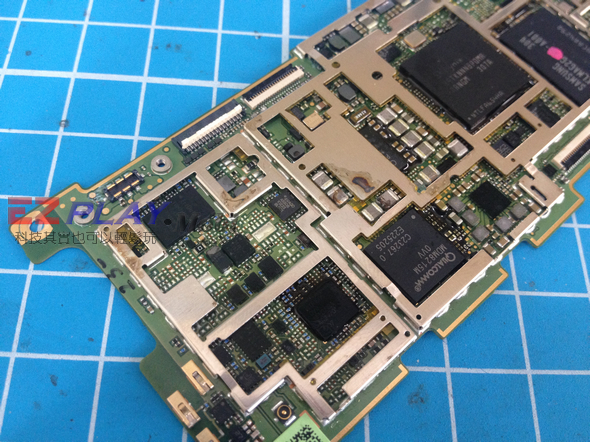

機板上可清楚看到受潮燒過的痕跡:

08

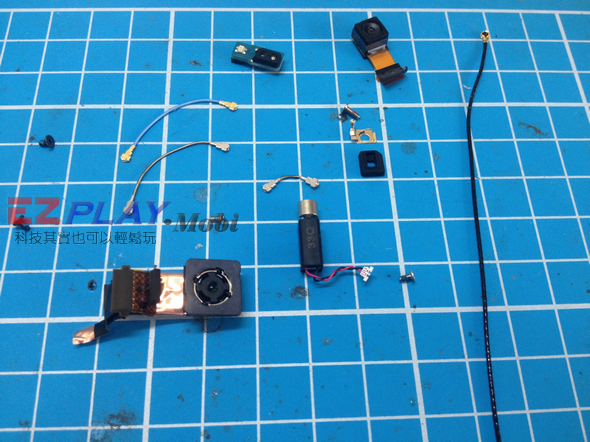

HTC喜歡將相機、WIFI模組、耳機等功能放到另一小片機板或排線上,

好處是萬一這些功能故障,只要換掉小機板或排線即可:

09

.

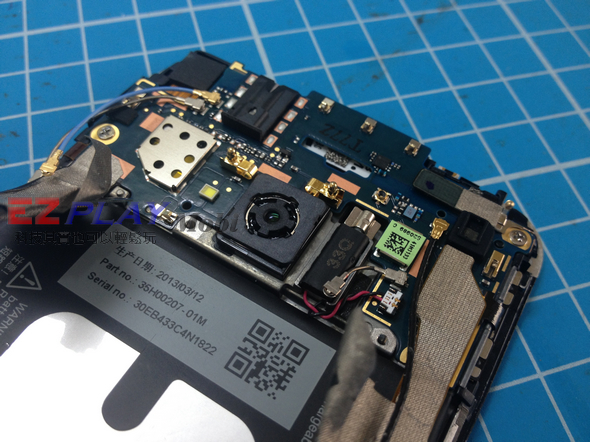

手機受潮,副機板及排線功能當然也是必要檢測項目,

只是比起APPLE跟三星,就顯的零件很多,非常瑣碎:

10

.

經過一連串的檢測,找出機板上燒毀的零件,

檢修更換後客戶的愛機終於復活,幫客戶省下大筆換機費用:

11
